冲压外圈滚针轴承
薄壁冲压外圈结构适合批量装配和有限空间内的高承载支撑。
薄壁外圈轻量紧凑批量装配
滚针轴承系列
适合径向空间受限、承载要求较高的紧凑型传动与支撑结构
滚针轴承系列覆盖冲压外圈、实体圈、滚轮滚针、英制滚针、滚针保持架、向心滚针组件、内圈和无轴向引导支承滚轮，适配包装、印刷、纺织、传动机构和专用设备。
Product Catalog
产品系列与真实参数目录
本目录集中展示 滚针轴承系列 的产品系列、图片、部分代表型号参数、结构区别、选型边界和询价关注项；没有明确参数的项目不补表，型号不完整时统一按“部分代表型号”处理。
12
产品系列
11
型号参数表
51
选型与使用要点
29
常见问题

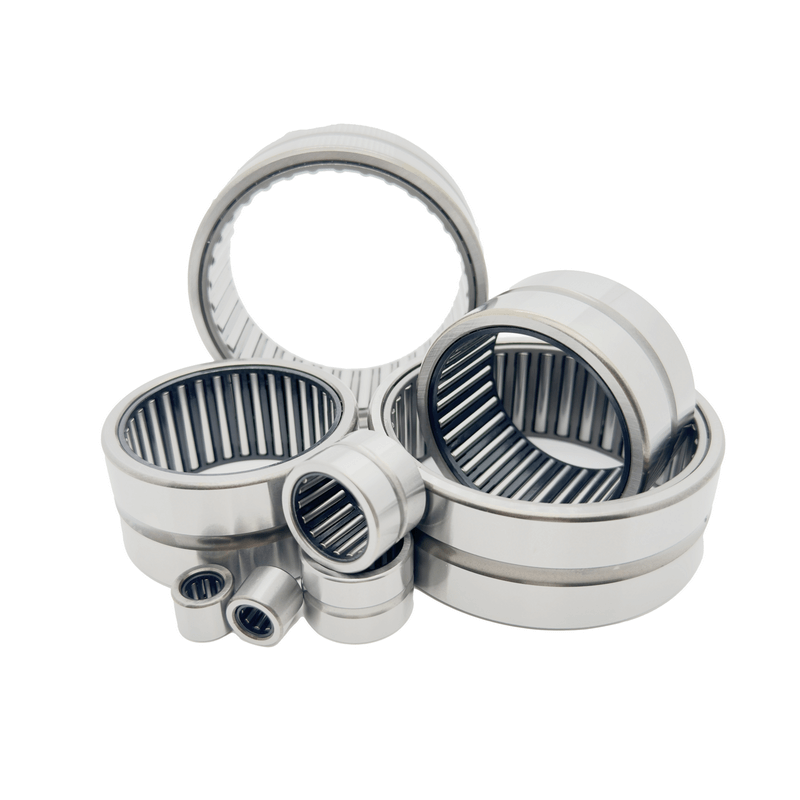

实体圈滚针轴承
实体套圈提供更强滚道刚性，适合精密传动和高负载支撑。
实体套圈刚性更高稳定传动

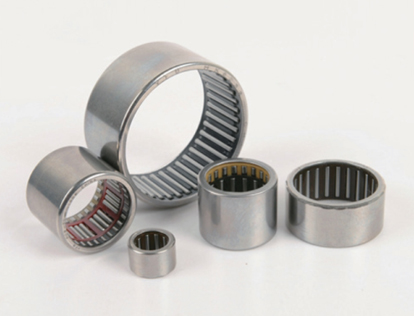

滚轮滚针轴承
兼顾滚轮外圈和滚针承载能力，适合导向和周期运动结构。
滚针承载导向支撑紧凑结构

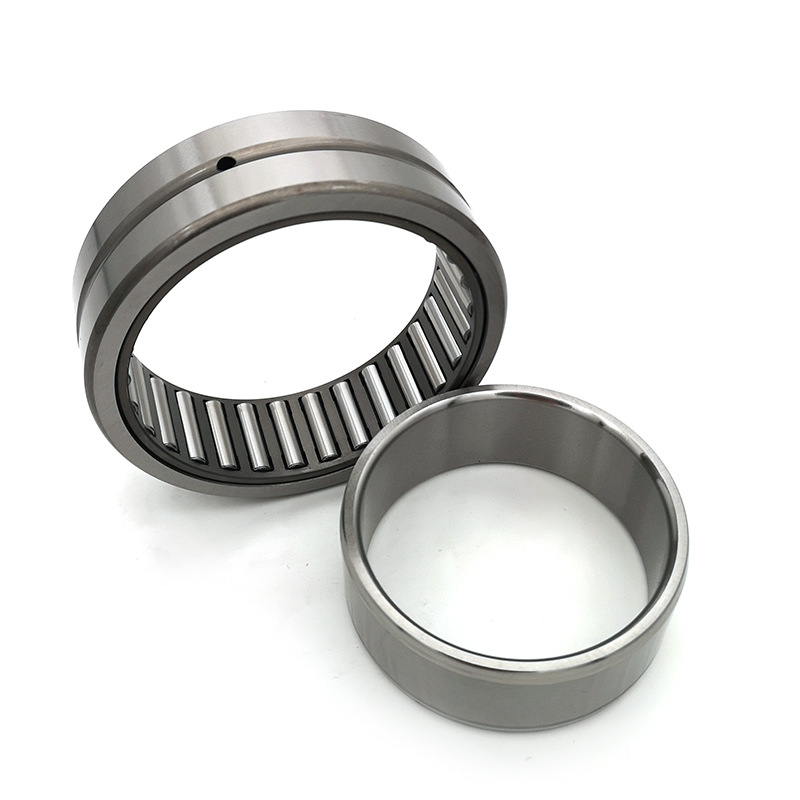

英制滚针轴承
面向英制设备的滚针轴承替换需求，适合维修与配套供应。
英制规格替换维护高承载
向心滚针和保持架组件
保持架组件降低摩擦，适合高速旋转和紧凑传动总成。
向心承载轻量结构高转速

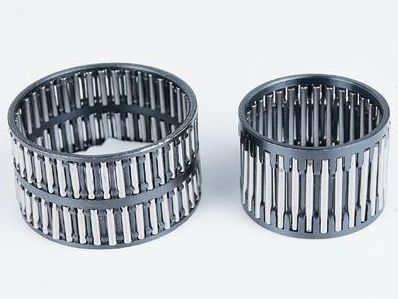

滚针保持架组件
适用于空间紧凑的径向支撑，可减少重量并提升运行效率。
保持架导向低摩擦转速稳定
内圈
作为滚针轴承配套内圈使用，可改善轴面滚道条件和寿命。
精密磨削配套滚针尺寸稳定
无轴向引导支承滚轮
适合只需径向支承滚动的导轨或辅助滚动机构。
无轴向引导支承滚动结构简洁
系列知识
径向滚针与组合滚针系列知识
本页区分实体套圈、冲压外圈、英制实体套圈和组合滚针结构，避免仅按外形或近似尺寸判断产品关系。
实体套圈与冲压外圈滚针
NA49 / RNA49 / NKIHK / BK
适用于径向安装空间受限的支撑位置，选型时需分别确认是否带内圈、外圈结构和相邻滚道条件。
英制实体套圈滚针
BR / BRI / MR / MI
用于英制产品体系的径向支撑和维修匹配，参数单位应按表格字段逐项识别。
滚针组合轴承
NKX / NKXRNKIA / NKIB
用于同时考虑径向支撑与特定轴向承载需求的组合结构，不与普通径向滚针系列直接等同。
Series Definition
系列定义与结构区别
本节介绍各系列的结构特点、主要区别和选型边界；详细型号及技术参数见下方参数表。
实体圈滚针轴承
NA49 / RNA49 / NKI 等实体套圈结构
技术资料将 NA49 标为带内圈滚针轴承，将 RNA49 标为无内圈实体套圈滚针轴承，并在 NKI 页面列出带内圈实体套圈滚针轴承型号。
适用于需要实体套圈支承的径向安装位置；带内圈与无内圈结构需要按轴面滚道条件、轴径和座孔尺寸分别核对。
冲压外圈滚针轴承
HK / BK 薄壁冲压外圈结构
技术资料说明冲压外圈滚针轴承外圈为薄钢板精密冲压成形，并列出 HK 穿孔型、HK...RS、HK...2RS、BK 封口型和 BK...RS 等结构。
适用于安装径向空间受限、需要薄壁外圈结构的部位；是否选开口或封口结构需要按安装端面、润滑和防护要求确认。
滚针保持架组件
K / KZK / KBK 滚针与保持架组件
技术资料说明滚针和保持架组件为独立轴承单元，滚针由保持架引导，并列出 K、KZK、KBK 等前置代号。
适用于轴和座孔可作为滚道的紧凑径向支承结构；必须核对滚道硬度、表面状态、Fw、Ew、Bc 和润滑条件。
BRI 英制实体套圈滚针轴承
BRI 英制实体套圈结构
资料页标题为英制实体套圈滚针轴承，产品说明包含 Entity Bushed Needle Roller Bearing；参数表列出 BRI61812、BRI82012、BRI102212 等型号，边界尺寸字段标注为 mm。
适用于需要实体套圈支撑且型号体系为 BRI 的径向滚针位置；本页保留参数表 mm 数值，不推导英寸分数，也不声明可替代公制 NA、RNA 或 NKI 系列。
BR 英制无内圈实体套圈滚针轴承
BR 无内圈实体套圈结构
资料页标题明确为英制无内圈实体套圈滚针轴承，并列出 BR101812、BR122012、BR142212 等型号；参数表尺寸字段为 W、D、C、dh Max、R(2) Max，单位标注为 mm。
适用于无内圈结构的英制滚针轴承识别；轴表面可能承担滚道作用，替换时必须核对轴颈、座孔、滚道条件和润滑，不把 BR 自动并入 HK、BK 或 RNA 系列。
MR / MI 英制实体套圈滚针轴承
MR 英制实体套圈与 MI 内圈对应关系
源 HTML 表头写明轴承尺寸 (Inch) 单位：英寸，并列出 MR-10-N、MR-10、MR-12-N、MR-12 等型号及对应 MI-6-N、MI-6、MI-8-N、MI-8 内圈尺寸。
适用于 MR 英制实体套圈滚针轴承及 MI 内圈配套识别；本页仅迁入可从 HTML 表格确认的代表行，不使用其他品牌对照数据补齐规格。
NKX / NKX...Z 滚针-推力球组合轴承
NKX 与带固定罩壳 NKX...Z
资料页标题写明 NKX、NKX Z 系列为滚针-推力球轴承，结构说明列出 NKX 为向心滚针轴承与推力球轴承组合，NKX...Z 为带固定罩壳形式。
用于需要径向滚针支撑和单向轴向推力球组件的紧凑结构；本页不声明可直接替代普通 NKI 或独立 AXK，也不把全部组合轴承说成双向承载。
NX / NX...Z 滚针-推力球组合轴承
NX 与 NX...Z 密封式推力球组合结构
资料页标题为滚针/推力球轴承 NX，说明中区分 NX 油润滑与 NX...Z 脂润滑，并写明向心滚针轴承与密封式推力球轴承组合、带固定罩壳。
适用于需要固定罩壳、推力球组件和径向滚针支撑同时存在的结构；脂润滑与油润滑型号需要按字段和设备条件区分。
NKXR / NKXR...Z 滚针-推力圆柱滚子组合轴承
NKXR 与带端盖 NKXR...Z
资料页标题写明滚针/推力圆柱滚子轴承 NKXR，参数表同时列出 NKXR 与 NKXR...Z 型号，并区分径向 Radial 与轴向 Axial 基本额定载荷。
用于需要向心滚针部分和推力圆柱滚子组件的场景；技术资料仅支持按 NKXR / NKXR...Z 解释，不延伸到其他精密组合产品体系。
NKIA 滚针-角接触球组合轴承
NKIA 单向角接触球组合结构
资料页标题为滚针/角接触球轴承 NKIA 系列，结构说明表写明 NKIA 为向心滚针轴承与单向角接触球轴承的组合，用于轴向轻负荷。
适用于需要径向滚针支撑并配合单向角接触球轴向轻负荷的结构；不能把 NKIA 当作普通实体圈滚针轴承或独立角接触球轴承。
NKIB 滚针-三点接触球组合轴承
NKIB 分离式内圈双向受力结构
资料页标题为滚针/角接触球轴承 NKIB 系列，结构说明表写明 NKIB 为向心滚针轴承与双向角接触球轴承的组合；同页说明中标注滚针和三点接触球组合轴承 NKIB。
适用于需要径向滚针支撑和双向轴向轻负荷能力的组合结构；双向能力只用于 NKIB 这一可追溯系列，不外推到全部滚针组合轴承。
WJ 英制滚针保持架组件
WJ 英制滚针保持架组件
资料页标题为英制滚针保持架，参数表列出 WJ 型号及内径、外径、高。根据保持架组件边界，本页按无完整内外套圈的滚针保持架组件方向处理，使用时仍需核对轴和座孔滚道条件。
适用于需要英制型号体系识别的滚针保持架组件场景。WJ 不作为 K / KZK / KBK 的自动英制替代，也不声明可直接替换完整滚针轴承。
Representative Models
部分代表型号与参数预览
以下为部分代表型号与参数预览，更多型号及完整参数请查看下方参数表。
实体圈滚针轴承部分代表型号
以下为部分代表型号，保留参数表中的 mm 尺寸字段。
| 系列 | 型号 | d/Fw mm | D mm | B/C mm | 结构核验 |
|---|---|---|---|---|---|
| NA49 | NA4900 | 10 | 22 | 13 | 带内圈滚针轴承 |
| NA49 | NA4901 | 12 | 24 | 13 | 带内圈滚针轴承 |
| RNA49 | RNA4900 | 14 | 22 | 13 | 无内圈实体套圈 |
冲压外圈滚针轴承部分代表型号
以下为部分代表型号，参数表单位为 mm、N、rpm，重量为 g。
| 轴径 mm | 穿孔型 Current | 穿孔型重量 g | 封口型 Current | 封口型重量 g | FW mm | D mm | C mm | Cr N | Cor N | 油润滑 rpm |
|---|---|---|---|---|---|---|---|---|---|---|
| 4 | HK0408TN | 1.6 | BK0408TN | 1.8 | 4 | 8 | 8 | 1540 | 1070 | 40000 |
| 5 | HK0509 | 2 | BK0509 | 2.1 | 5 | 9 | 9 | 2200 | 1790 | 36000 |
| 10 | HK1010 | 4.1 | BK1010 | 4.3 | 10 | 14 | 10 | 3900 | 4800 | 19000 |
滚针保持架组件部分代表型号
以下为部分代表型号，参数表单位为 mm、N、rpm。
| 轴径 mm | 型号 Current | 被取代型号 | Fw mm | Ew mm | Bc mm | Cr N | Cor N | 油润滑 rpm |
|---|---|---|---|---|---|---|---|---|
| 5 | K5X8X8 | 29241/5 | 5 | 8 | 8 | 2300 | 1880 | 37000 |
| 6 | K6X9X8 | 29241/6 | 6 | 9 | 8 | 2560 | 2240 | 35000 |
| 10 | K10X13X10 | 39241/10 | 10 | 13 | 10 | 4500 | 5250 | 27000 |
BRI 英制实体套圈滚针轴承部分代表型号
以下为部分代表型号，参数表产品为英制实体套圈滚针轴承，尺寸字段按参数表标注保留为 mm。
| 轴径 mm | 型号 | FW mm | D mm | C mm | dhMax mm | R(2)Max mm | 动 C kgf | 静 Co kgf | rpm |
|---|---|---|---|---|---|---|---|---|---|
| 9.525 | BRI61812 | 15.875 | 28.575 | 19.050 | 24.5 | 0.6 | 1930 | 2010 | 25000 |
| 12.700 | BRI82012 | 19.050 | 31.750 | 19.050 | 26.5 | 1 | 2220 | 2490 | 20000 |
| 12.700 | BRI82016 | 19.050 | 31.750 | 25.400 | 26.5 | 1 | 2810 | 3380 | 20000 |
BR 英制无内圈实体套圈滚针轴承部分代表型号
以下为部分代表型号，参数表为英制无内圈实体套圈滚针轴承，尺寸字段按参数表标注保留为 mm。
| 轴径 mm | 型号 | W mm | D mm | C mm | dh Max mm | R(2) Max mm | 动 C kgf | 静 Co kgf | rpm |
|---|---|---|---|---|---|---|---|---|---|
| 15.875 | BR101812 | 15.875 | 28.575 | 19.050 | 24.5 | 0.6 | 1930 | 2010 | 25000 |
| 19.050 | BR122012 | 19.050 | 31.750 | 19.050 | 26.5 | 1 | 2220 | 2490 | 20000 |
| 19.050 | BR122016 | 19.050 | 31.750 | 25.400 | 26.5 | 1 | 2810 | 3380 | 20000 |
MR / MI 英制实体套圈滚针轴承部分代表型号
以下为部分代表型号，源 HTML 表头写明轴承尺寸 (Inch) 单位：英寸；页面以 in 作为机器可读单位保留原值。
| MR 型号 | F in | D in | B in | 重量 lb | 对应 MI 内圈 | 参数表对照型号 |
|---|---|---|---|---|---|---|
| MR-10-N | .6250 in | 1.1250 in | .7500 in | .120 | MI-6-N | NCS-1012 |
| MR-10 | .6250 in | 1.1250 in | 1.0000 in | .150 | MI-6 | - |
| MR-12-N | .7500 in | 1.2500 in | .7500 in | .140 | MI-8-N | NCS-1212 |
NKX / NKX...Z 滚针推力球组合轴承部分代表型号
以下为部分代表型号，资料页列出 NKX 与 NKX...Z 系列，尺寸写法按技术资料 Fw x D x D1 x C 保留；未从其他品牌补充载荷。
| 现行型号 | 原用型号 | T2 型号 | NAKX 对照 | 规格 Fw x D x D1 x C mm | 备注 |
|---|---|---|---|---|---|
| NKX12 | 6674099 | NKX12T2 | NAKX12 | 12 x 21 x 26 x 23 | 滚针和推力球组合轴承 |
| NKX15 | 6674901 | NKX15T2 | NAKX15 | 15 x 24 x 28 x 23 | 滚针和推力球组合轴承 |
| NKX20 | 6674903 | NKX20T2 | NAKX20 | 20 x 30 x 35 x 30 | 滚针和推力球组合轴承 |
NX / NX...Z 滚针推力球组合轴承部分代表型号
以下为部分代表型号，参数表含油润滑与脂润滑型号，并分列径向 Radial 与轴向 Axial 基本额定载荷，单位按参数表保留。
| 轴径 mm | 油润滑型号 | 脂润滑型号 | 重量 g | Fw mm | D mm | C mm | 径向动 Cr kN | 径向静 Cor kN | 轴向动 Cr kN | 轴向静 Cor kN | rpm |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 7 | NX 7TN | NX 7ZTN | 14 | 7 | 14 | 18 | 3.48 | 3.32 | 3.40 | 4.58 | 15000 |
| 10 | NX 10 | NX 10Z | 25 | 10 | 19 | 18 | 5.10 | 4.90 | 5.40 | 5.60 | 11000 |
| 12 | NX 12 | NX 12Z | 28 | 12 | 21 | 18 | 4.80 | 6.10 | 5.70 | 6.90 | 9500 |
NKXR / NKXR...Z 滚针推力圆柱滚子组合轴承部分代表型号
以下为部分代表型号，参数表含 NKXR 与 NKXR...Z，并分列径向 Radial 与轴向 Axial 基本额定载荷；不延伸到其他精密组合产品体系。
| 轴径 mm | 无端盖型号 | 重量 g | 带端盖型号 | 带端盖重量 g | Fw mm | D mm | C mm | 径向动 Cr kN | 径向静 Cor kN | 轴向动 Cr kN | 轴向静 Cor kN | rpm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | NKXR 15 | 42 | NKXR 15Z | 45 | 15 | 24 | 23 | 8.9 | 11.4 | 14.1 | 36.9 | 6500 |
| 17 | NKXR 17 | 50 | NKXR 17Z | 53 | 17 | 26 | 25 | 11.1 | 15.7 | 15.6 | 43.1 | 5500 |
| 20 | NKXR 20 | 80 | NKXR 20Z | 84 | 20 | 30 | 30 | 18.0 | 26.2 | 23.5 | 64.3 | 4200 |
NKIA / NKIB 滚针角接触球组合轴承部分代表型号
以下为部分代表型号，NKIA 与 NKIB 参数表同列尺寸、径向 Radial 和轴向 Axial 基本额定载荷；本页分别说明单向与双向轴向语义。
| 系列 | 轴径 mm | 型号 | 重量 g | d mm | F mm | D mm | B mm | 径向动 Cr N | 径向静 Cor N | 轴向动 Cr N | 轴向静 Cor N | rpm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NKIA | 12 | NKIA5901 | 40 | 12 | 16 | 24 | 16 | 7.600 | 8.3 | 2.7 | 3.45 | 24000 |
| NKIA | 15 | NKIA5902 | 50 | 15 | 20 | 28 | 18 | 10.6 | 13.6 | 2.9 | 4.2 | 22000 |
| NKIB | 12 | NKIB5901 | 40 | 12 | 16 | 24 | 16 | 7.600 | 8.3 | 2.7 | 3.45 | 24000 |
WJ 英制滚针保持架组件部分代表型号
以下为部分代表型号，参数表列名为型号、内径、外径、高；数值按参数表保留为 mm 小数，不进行英寸换算覆盖。
| 型号 | 内径 mm | 外径 mm | 高 mm | 参数表单位保护 |
|---|---|---|---|---|
| WJ162112 | 25.4 | 33.338 | 19.05 | 参数表 mm 小数保留 |
| WJ162116 | 25.4 | 33.338 | 25.4 | 参数表 mm 小数保留 |
| WJ182416 | 28.575 | 38.1 | 25.4 | 参数表 mm 小数保留 |
选型注意事项
- 先按结构边界分类：实体圈、冲压外圈和保持架组件分别核对，不把相近型号前缀当作互换关系。
- 实体圈结构重点核对是否需要内圈；无内圈方案必须确认轴表面能承担滚道作用。
- 冲压外圈结构重点核对座孔、轴径和压装空间，避免只按外径相近进行替换。
- 保持架组件重点核对 Fw、Ew、Bc 与轴和座孔滚道条件，因为组件本身不提供完整套圈。
- 先确认旧件完整型号，尤其保留 MR、MI、BR、BRI 后缀和中间横线，不用数字部分直接匹配公制系列。
- 确认单位体系：MR / MI 参数表为 Inch 单位；BRI、BR 虽属英制产品体系，但本页参数表尺寸字段标注为 mm，应按参数表原样记录。
- 确认结构边界：BR 为无内圈实体套圈结构，MR / BRI 为实体套圈相关结构；是否需要内圈、轴面是否承担滚道作用必须分开判断。
- 旧设备只有样品时，应记录型号、测量内径/外径/宽度、拍摄端面和滚道结构，并结合设备图纸复核。
安装 / 使用边界
- 安装前保持轴、座孔、滚道和滚针区域清洁，避免异物进入滚道。
- 压装冲压外圈时应保护薄壁外圈，避免敲击滚动体或保持架。
- 使用保持架组件时，应同时检查轴颈和外壳孔表面状态，确认轴向位置和润滑路径。
- 涉及密封型、封口型或特殊后缀时，按具体图纸和样品确认安装方向。
- 安装前清洁轴、座孔和滚道区域，避免颗粒进入滚针接触面。
- 无内圈结构应重点检查轴颈表面状态，确认其能承担滚道作用后再装配。
- MR / MI 配套时应核对内圈型号和宽度，不只按外径或轴径相近进行组合。
- 涉及英制维修替换时，应先核对图纸单位和旧件标识，再确认润滑路径和轴向定位。
维护与询价信息
- 运行中关注异常噪声、温升、振动和润滑状态，异常时优先检查滚道表面和配合条件。
- 无内圈或保持架组件方案应定期关注轴面滚道磨损，不把轴件状态与轴承状态分开判断。
- 冲压外圈结构若出现外圈变形、松动或转动不畅，应同时检查座孔尺寸、压装痕迹和润滑。
- 有密封或封口要求的工况，需要关注防尘、防屑和润滑脂状态。
- 运行中关注异常噪声、振动、温升和润滑状态，发现异常时同时检查滚道磨损与配合松动。
- 旧设备维护时不要只记录毫米实测值；磨损后的旧件尺寸只能用于缩小范围，不能替代正式型号。
- 无内圈或内圈配套结构要定期关注轴面、内圈和外圈滚道状态，避免把轴件磨损误判为轴承单件问题。
- 存放和更换时保留旧件标识照片，便于后续按同一型号体系复核。
